SU一键AO白膜插件

AmbientOcclusion具有三种操作模式：

“实时渲染”，“、窗口渲染”，“渲染动画”。

1.实时渲染：通过在菜单中选择“渲染视口”或单击工具栏上的相应按钮，可以直接在SketchUp视口内部启动渲染，并且可以通过再次单击工具栏上的“渲染视口”按钮来停止渲染

2.窗口渲染：通过在菜单中选择“渲染窗口”或单击工具栏上的相应按钮，可以在单独的窗口中启动渲染：所有渲染参数都可以通过“渲染窗口”工具栏访问。“渲染视口”和“渲染窗口”操作模式之间的主要区别在于，在后者中可以选择渲染分辨率，而在前者中，分辨率与视口相同。

3.动画渲染：通过在菜单中选择“渲染动画”或单击工具栏上的相应按钮，可以在多个SketchUp场景之间渲染动画

︱操作讲解︱

安装步骤：

在Sketchup的窗口→扩展程序管理器→安装AmbientOcclusionEx-2.6.1.rbz

复制AmbientOcclusionEx_2019_2_win_x64_2_6_1.so到C:Users你的用户名AppDataRoamingSketchUpSketchUp2019SketchUpPluginsAmbientOcclusionEx

我们选择窗口渲染，可以根据自己的需求预设和导入参数。

在【改变颜色模式】设置里选择黑白模式

亮度默认为1，可以根据自己的需求设置。

整个操作里

最重要

的就是这个设置阴影距离。

镜头模糊可以增加移轴摄影的效果。

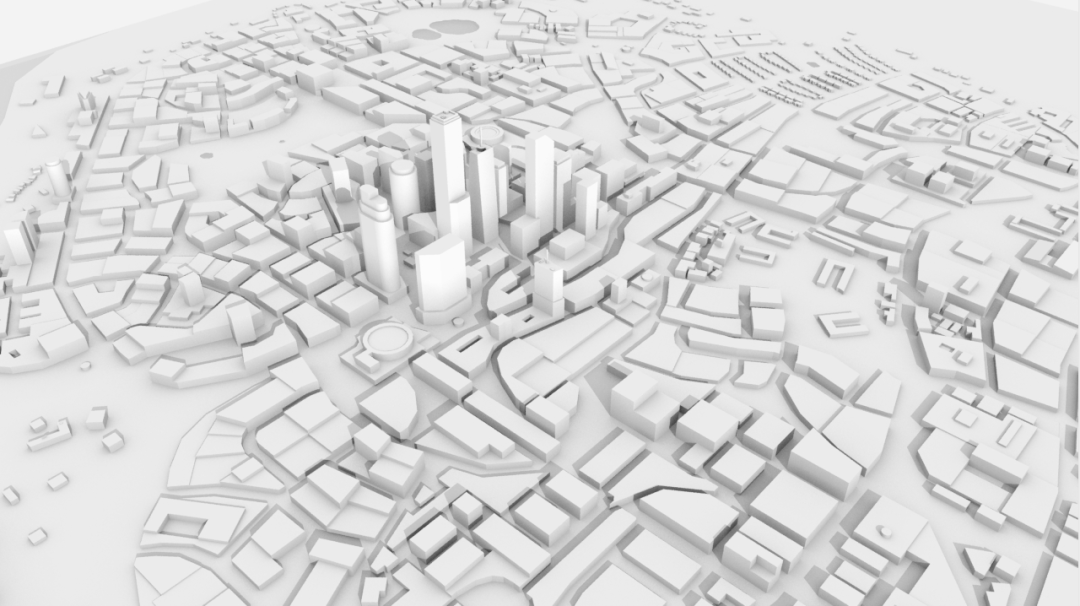

最后根据出图尺寸导出图纸，一张AO图就做好了。

在SU中导出和AO图相同或者等比例的PDF格式线稿图，在PS中正片叠底即可做出带边线效果AO图。
